50. FANUC 3D玻璃加工解决方案
申报企业/单位:北京发那科机电有限公司
新应用
171
235

产品简介

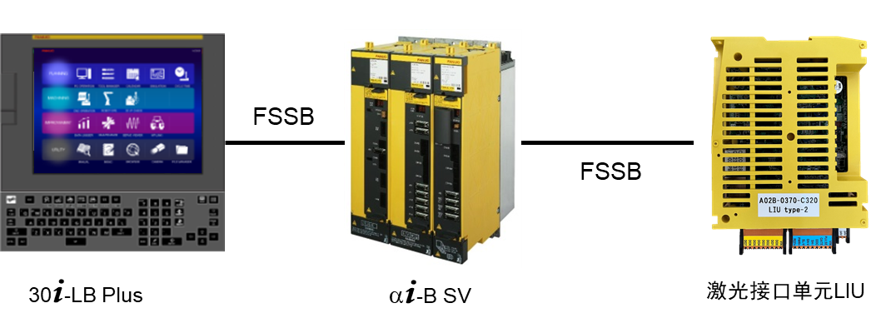

FANUC 3D玻璃加工解决方案包括:

1)能够完美映射真实加工场景的智能数字孪生系统FX DDMS

2)全面适配脆性材料轮廓加工的操控软件FANOVI LASER Engine Pro 3.0

3)广泛应用于激光三维加工的FANUC CNC 30i-LB Plus

4)能够根据TCP位置等间距触发激光器的FANUC LASER Interface Unit 2

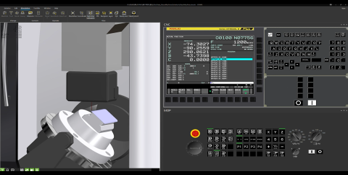

北京发那科自研智能数字孪生系统FX DDMS,为数字孪生技术的新应用。可在线、实时仿真机床的加工动作。实现了去材显示、加工节拍推算、干涉检查等特色功能。

FANOVI LASER Engine Pro 3.0作为机床操作使用人员与机床数控系统之间的桥梁,采用了“ALL-IN-ONE”策略,将三维加工所需的各种操作、功能分别集成在了同一画面内,大幅提升了易操作性。同时,具有丰富的三维激光加工功能。

FANUC一体化、全功能的3D加工CNC 30i-LB Plus搭配FANUC最新伺服控制技术可实现三维高速、高质量激光加工。其3D加工一体化技术,全面解决了机床调试、工件安装误差补偿、3D误差补偿、高速平滑加工等全加工流程的各种课题。

FANUC LASER Interface Unit 2通过FANUC自有伺服总线FSSB(FANUC Serial Servo Bus)与CNC交互。因与运动控制伺服系统使用同一总线,故可实现超高精度的等间距出发脉冲输出。



产品优势

超短脉冲激光器用于脆性材料加工,已在车载玻璃、3C领域得到了广泛验证。等距裂纹法的加工工艺要求机床控制系统必须等间距、高精度地输出触发脉冲,以便后续可顺利裂片。但在三维加工场合,须根据TCP的位置,实现等距输出触发脉冲。得益于FANUC超高速的伺服通讯技术,FANUC 3D玻璃加工解决方案可完美胜任三维加工时触发脉冲的等距输出。

这为三维脆性材料大面积的应用提供了可能,使得产品设计师可自由设计脆性材料的轮廓。

相对于传统刀轮切割等工艺方法,激光加工脆性材料又具有崩边深度小,切割速度快,良品率高,材料去除量小等优势。而且,还可实现任意轮廓的三维加工。


产品参数/型号
